Temperierungen

Für viele Gase, Dämpfe und Gasgemische können wir externe Heizungen kundenspezifisch realisieren.

Diese Heizungen können mit oder ohne einem vorgeschalteten Verdampfer genutzt werden. Die Heizungen werden so ausgelegt, dass sie, wie die Verdampfer aSTEAM, in einem großen Dynamikbereich des Gasdurchflusses arbeiten.

Typische Anwendungen erfordern die Temperierung variabler Gasmengen bei verschiedenen Systemdrücken:

In Bild A ist eine Gastemperierung bis max. 450°C für bis zu 4 kg/h Wasserdampf dargestellt. Bild B zeigt eine Temperiereinheit bis max. 250°C für 2 m3n/h Stickstoff mit zwei Zumischstellen für verdampftes SiCl4.

Auch vollständig kundenspezifische Geometrien sind möglich:

In der dargestellten Temperiereinheit sind 8 VA Kapillarrohre in einem gemeinsamen Grundkörper eingebettet (hier geöffnet).
Durch elektrische Heizelemente auf den Außenseiten des Grundkörpers können 8 unabhängige Gasströme mit einer gemeinsamen Heizungsregelung auf max. 200°C aufgeheizt werden.

Mischer

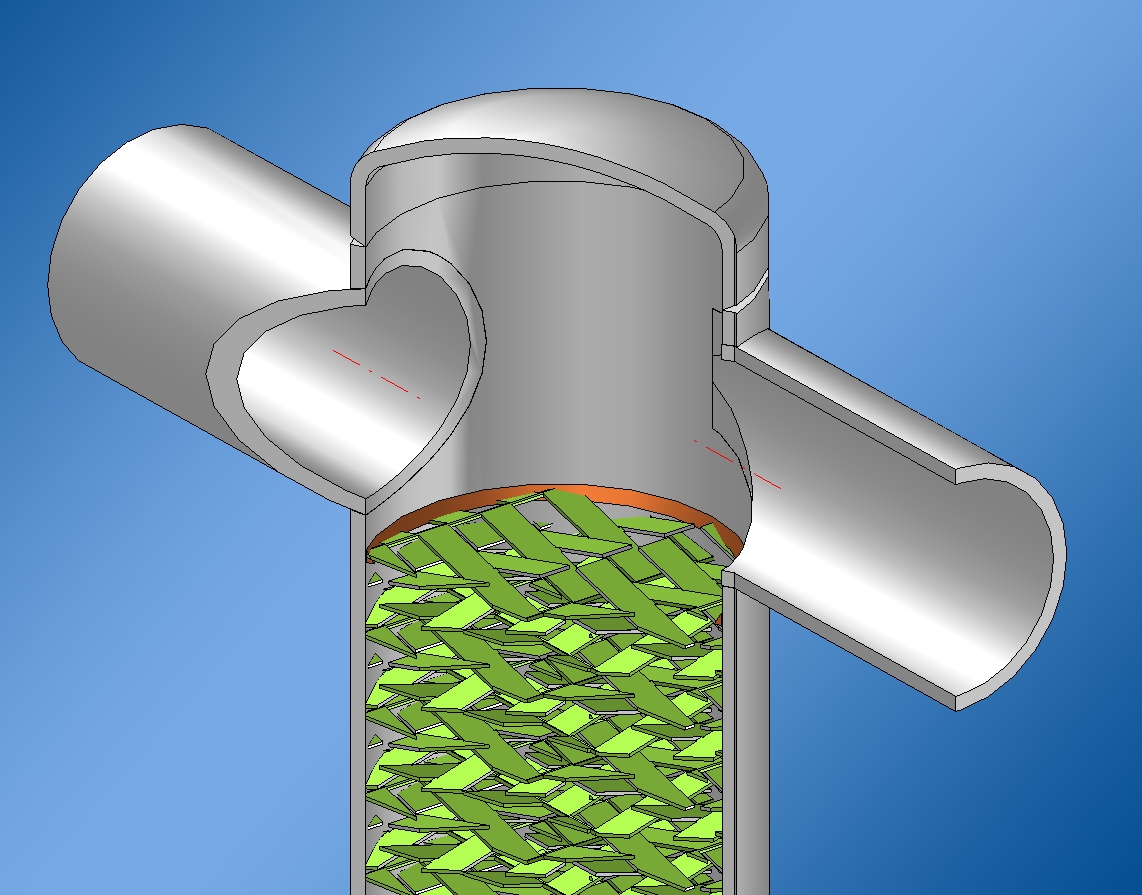

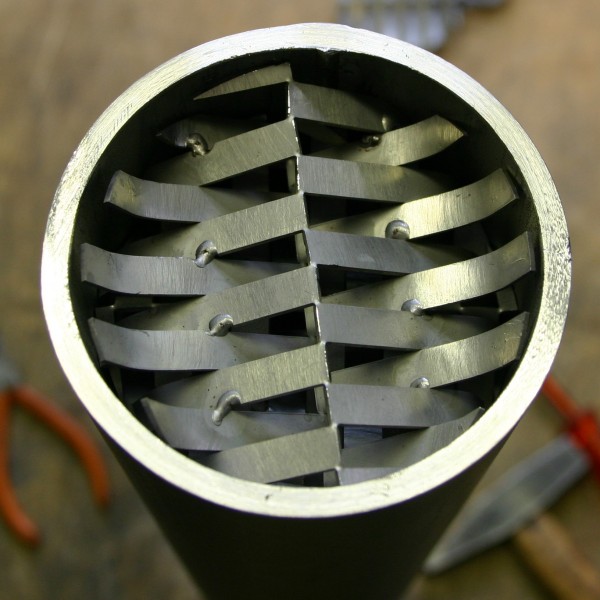

Optionaler, dem Verdampfer nachgeschalteter statische Mischer zur Herstellung eines homogenen Gasgemisches, z. B. aus Dampf und anderen Gasen.

  Massenstrom
    0,1 ln/min ... 6 m³n/min Gesamtstrom
  Mischkammertemperatur   beheizt oberhalb Kondensationstemperatur
  Druck   6 barg, höher auf Anfrage
  Medien   inerte Fluide, aggressive auf Anfrage
