aCCU

Ursprünglich entwickelt für physikalische Untersuchungen an Proteinkristallen, liefert der Feuchtegenerator aCCU einen Messgasstrom, der bezüglich absoluter Feuchte (Wasserdampfgehalt) hochgenau und langzeitstabil eingestellt ist. Das Messgas wird vom Generatorausgang über eine temperierte Schlauchleitung zum Point-of-Use geführt.

Durch eine im Generator integrierte Flüssigkeitstemperierung besteht die Möglichkeit den Messgasstrom direkt am Point-of-Use über einen Flüssig/Gas-Wärmetauscher auf eine definierte Gastemperatur zu konditionieren.

Durch die gleichzeitige hochgenaue Einstellung von absoluter Feuchte und Gastemperatur wird am Point-of-Use eine relative Feuchte mit Genauigkeit und Konstanz besser +/- 0,3 % rel. Feuchte erzielt. Der eingestellte Wert wird langzeitstabil über mehrere Tage eingehalten.

Um die benötigten Temperatur- und Taupunktstabilitäten von +/- 0,03 K (rms) zu ermöglichen werden PID-geregelte Peltierelemente zur hochgenauen Thermostatisierung der Baueinheiten eingesetzt. Ein Mikrocontroller steuert sämtliche Anlagenteile und dient der Kommunikation mit dem Host-PC des Anwenders.

Als Zubehör zum Generator sind von kleinsten Probenhaltern bis zu größeren Messkammern viele kundenspezifische Lösungen für die Gestaltung eines Probenraums möglich. (siehe Anwendungsbeispiele )

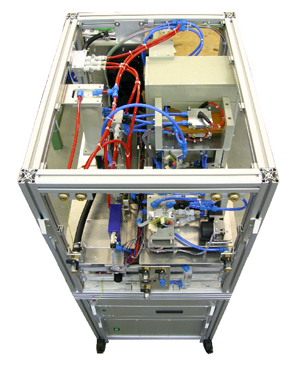

Innenansicht des Generators:

Zu erkennen sind die Befeuchtungseinheit, der Wärmetauscher der Flüssigkeitstemperierung sowie der Kühlwasserkreislauf der Peltierelemente.
