DV-2

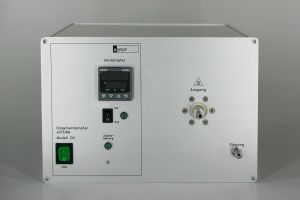

Modell DV-2 (bis 100 g/h)

Werden geringe Dampfmengen benötigt, so wird das Verdampfermodell DV-2 eingesetzt.

Eine wesentliche Geometrieverkleinerung und die Reduzierung der Heizleistung ermöglicht hier die gleichförmige Verdampfung von bis zu 100 g/h Wasser bei minimalem Totraum.

Um die Dampfausgangstemperatur auch bei kleinsten Volumenströmen über der Kondensationsgrenze zu halten, ist eine Rohrmantelheizung bis aus dem Verdampfergehäuse herausgeführt. So kann die Begleitheizung nachfolgender Systemkomponenten nahezu ohne ungeheizten Bereich angekoppelt werden.

Technische Daten



Massenstromdurchsatz:   2,5...100 g/h H20
Medien:   Partikelfrei und ohne gelöste Verunreinigungen, kein Polymerisieren
Systemdruck:   6 barg
Benetzte Materialien:   Edelstahl 316Ti, 316L
Fittings:   Eingang: Swagelok© 3 mm; Ausgang 3 mm Rohrstutzen

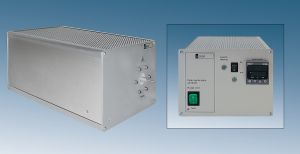

Konfigurationsbeispiele

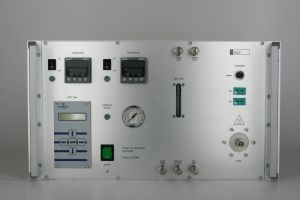

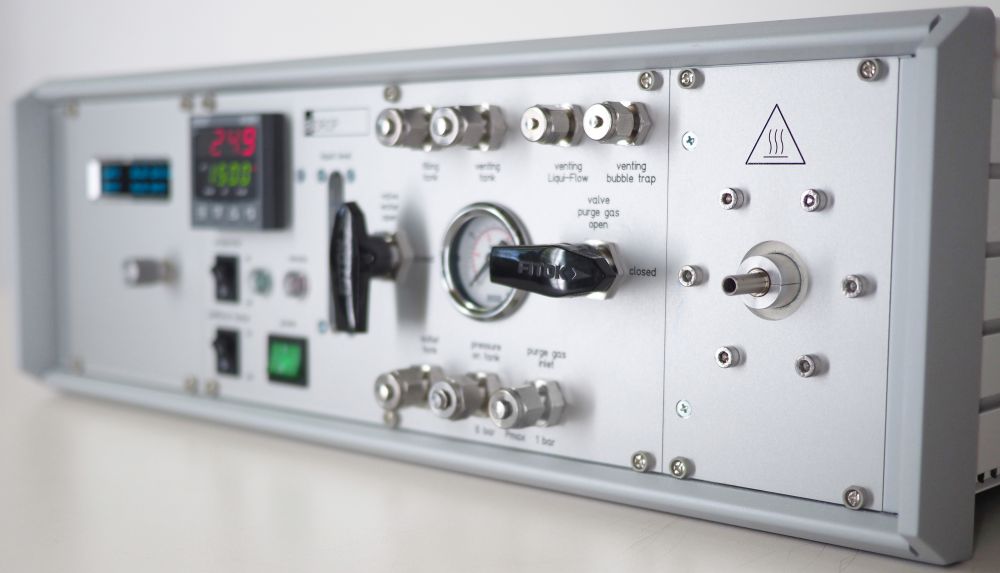

Variante mit integrierter Flüssigdosierung, Wassertank und zusätzlichen Heizungsregler für einen beheizten Transfer-Schlauch
